基板なしでオリジナル自作キーボードを作ってみた　ー目次ー

自作キーボードキットではなく、オリジナルな自作キーボード

「マツコの知らない世界」でも取り上げられ、今盛り上がっているのが自作キーボードの世界です。左右分離型や特殊なキー配列など、既存のキーボードにはない魅力があります。

自分ではんだづけしたりして作れば自作キーボードと呼ぶようですが、自作キーボードにも大きく分けて2種類あると思います。

キットを買って自作するもの
自分で設計して、オリジナルな１台を自作するもの

自作キーボードキットの魅力は必要な部品がすべてパッケージに入っているので、初心者の方でも組み立てやすいことです。(もちろんはんだ付けなど、多少の経験や慣れが必要な工程もあります)

私も自作キーボードの世界を知って、まずMint60というキットを買い、自作してみました。そこでがっつり自作キーボードの沼にはまってしまい、次はオリジナルの自作キーボードを作りたいと考え、実際に作ったのがこちらのキーボードです。

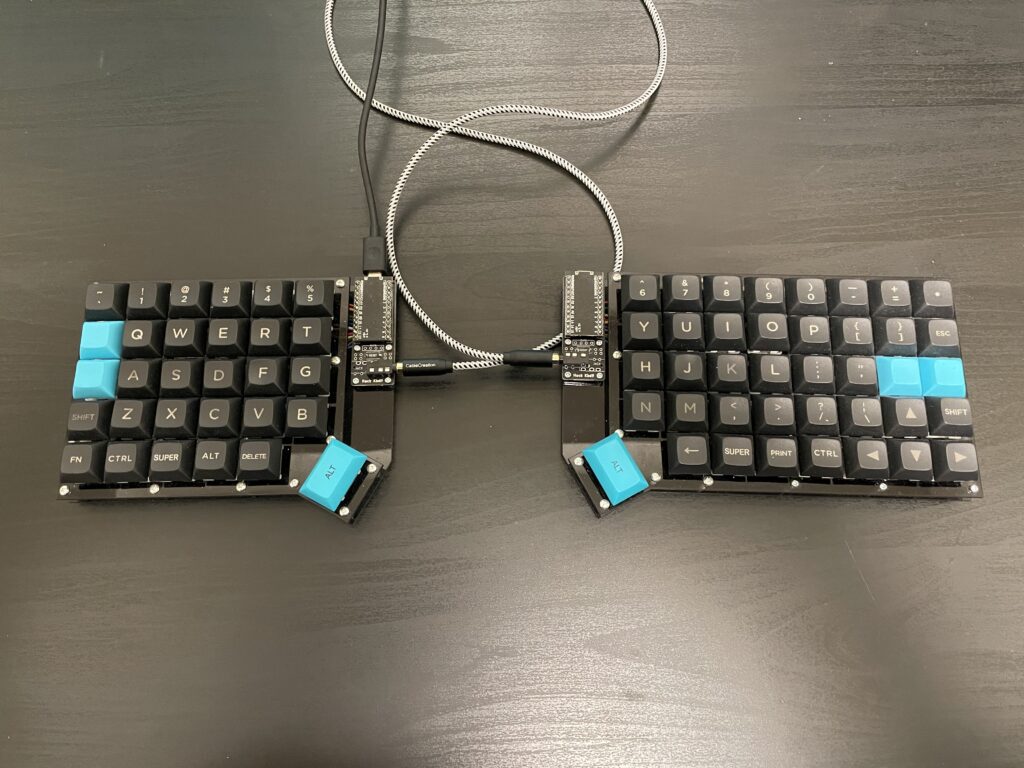

左右分離型、格子配列の60%キーボードです。他の自作キーボードキットにも見られますが、斜めに配置した親指キーが気に入っています。左手親指にDeleteとスペースを、右手親指にEnterとBackspaceを割り当てているため、文字入力が快適です。また基本的にキーキャップの印字と実際のキーを合致させています。

備忘録も兼ねて、作成の手順を解説させていただきたいと思います。オリジナルの自作キーボードを作成しようと考えている方のお役に立てれば幸いです。

このキーボードの特徴と注意点

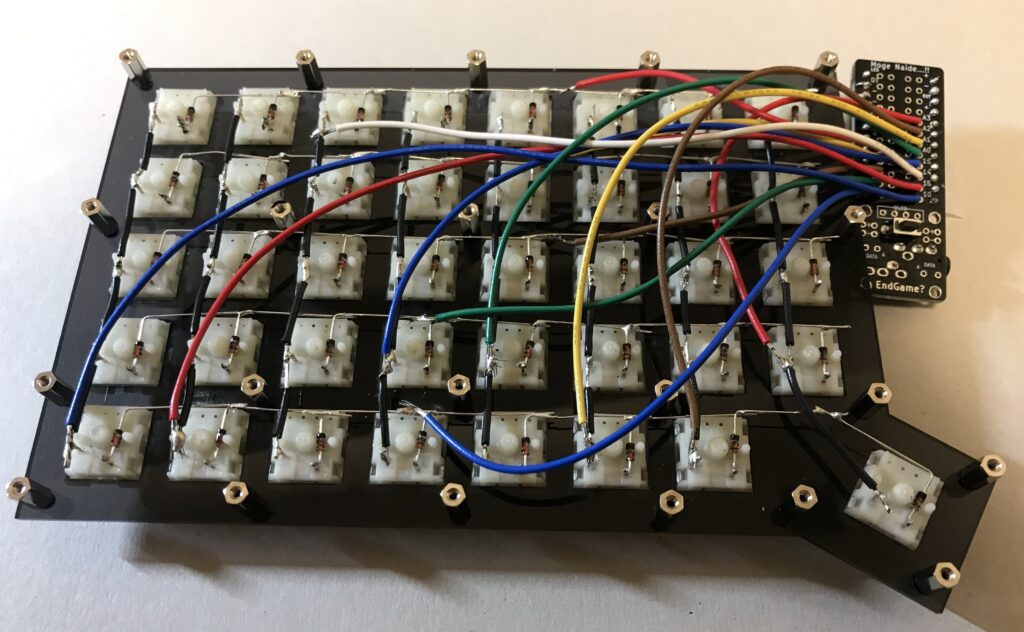

基板はありません。代わりに普通の銅線で配線しています。そのため裏は下の図のようになっています。
光りません。大半の自作キーボードキットはLEDがついていますが、このキーボードは基板を使っていないので、光りません。
マイコンはPro Microを使い、ファームウェアはQMK Firmwareを使います。おそらく自作キーボード界隈ではメジャーなやつです。
プレートはアクリルプレートを使います。後に詳しく書きますが、CADでプレートを設計し、遊舎工房様にアクリルプレートの切断を依頼します。
